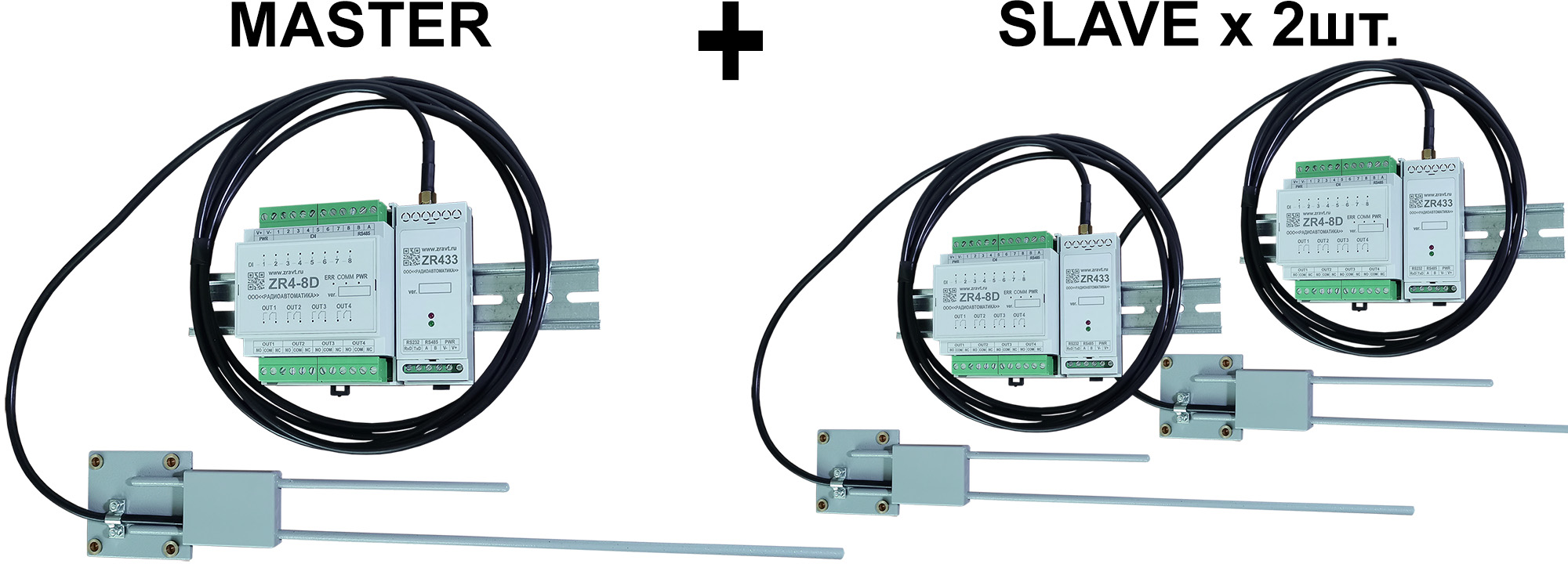

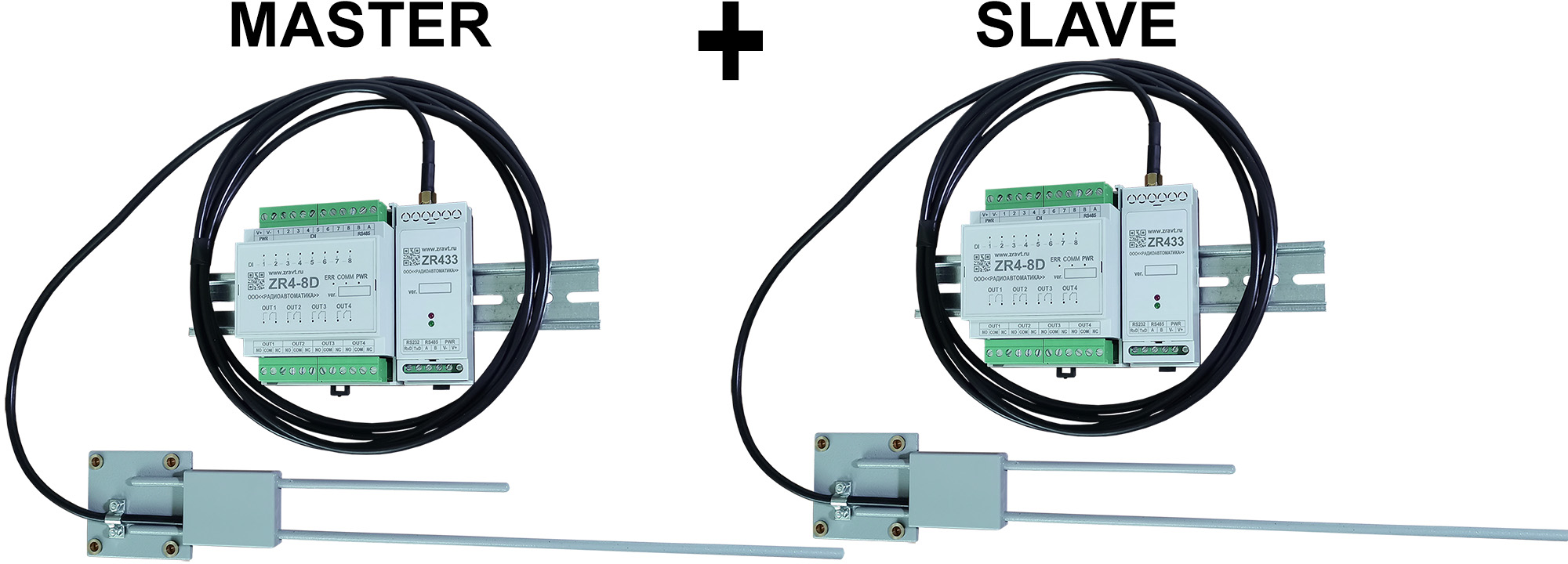

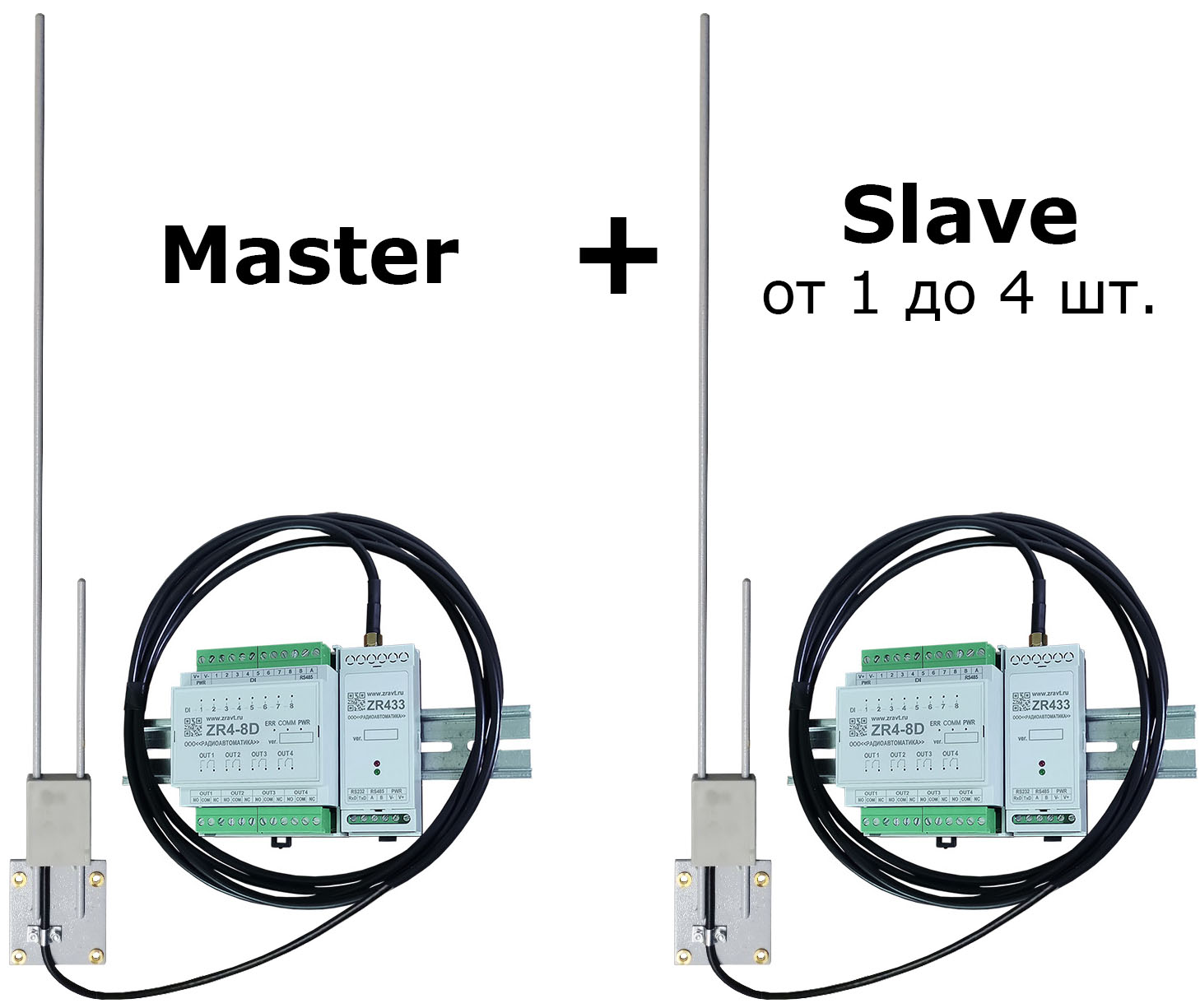

Комплекты радиоуправления ZR4-8D-433 представляют собой профессиональное решение для беспроводной передачи дискретных сигналов и управления устройствами, работающее на частоте 433 МГц. Система обеспечивает надежную работу, не требует программирования и подходит для автоматизации объектов, где прокладка кабеля нерентабельна. В состав комплектов входят модули ввода-вывода ZR4-8D, радиомодемы ZR433 и антенны. Типовые комплекты радиоуправления и их стоимость представлены в прайс-листе.

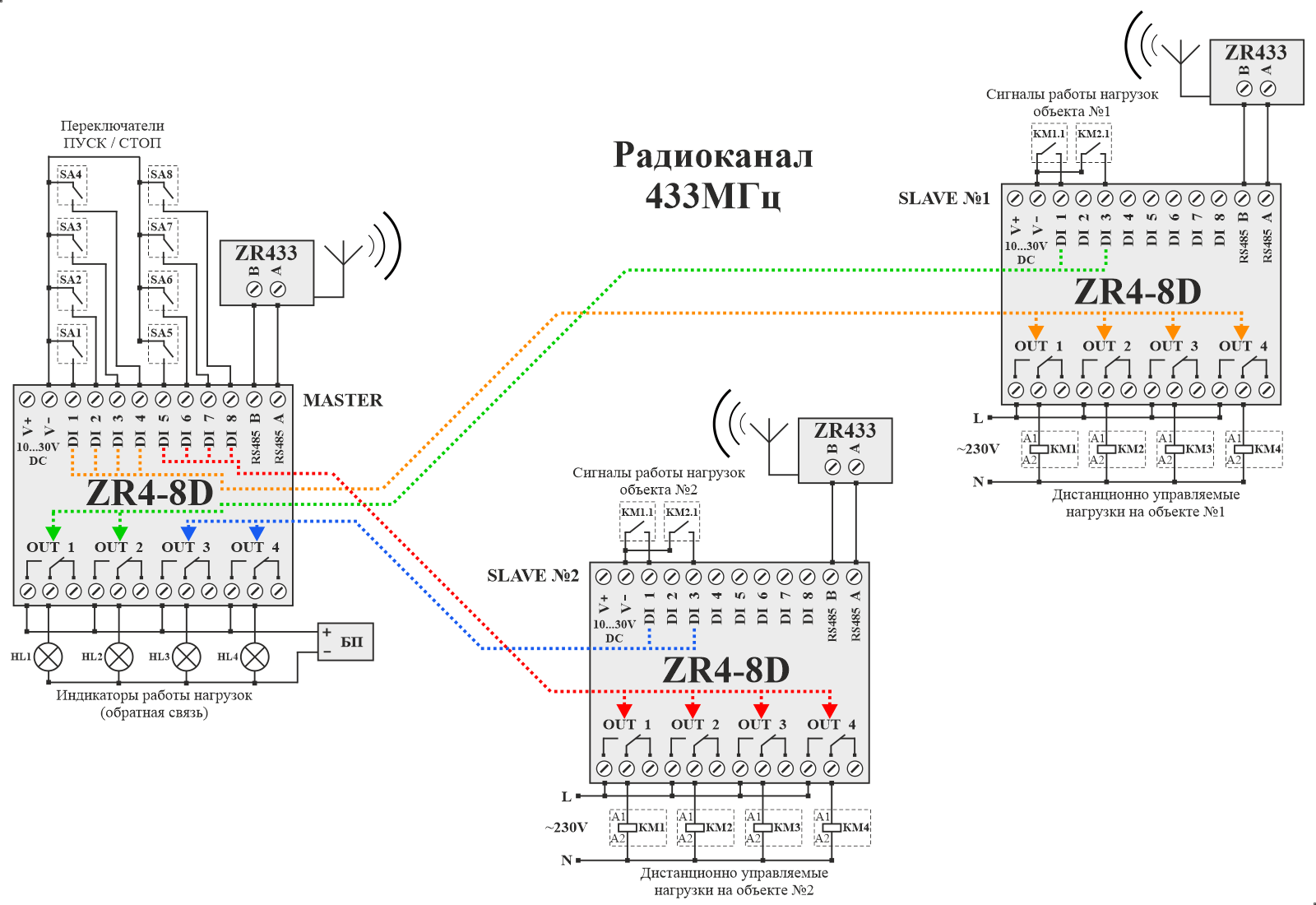

Система использует встроенную функцию Modbus Master модулей ZR для автоматической передачи сигналов между входами (DI) и выходами (DO) любых узлов сети. Доступна трансляция сигналов в любых комбинациях между Master и Slave устройствами. На следующей схеме представлен простейший пример системы на базе двух модулей ZR4-8D, где входы DI1…DI4 каждого из устройств взаимно транслируются на выходы OUT1…OUT4.
Внимание!
Возможности системы не ограничиваются данным примером. Она масштабируема и позволяет использовать любое сочетание приборов ZR4-8D, ZR1-16D, ZR16-0D. Бесплатная предпродажная настройка не исключает возможности дальнейшего самостоятельного изменения параметров. Процесс максимально упрощен: адресация Slave-узлов задается DIP-переключателем на корпусе, а параметры Master-узла вводятся текстовыми командами через USB/COM порт компьютера.
Система позволяет интегрировать оборудование с интерфейсом RS-485 (счетчики, расходомеры, преобразователи частоты) в единую сеть радиоуправления. Это дает возможность не просто переключать контакты, но и визуализировать текущие параметры работы на цифровых и сенсорных экранах. Примеры таких решений представлены ниже.

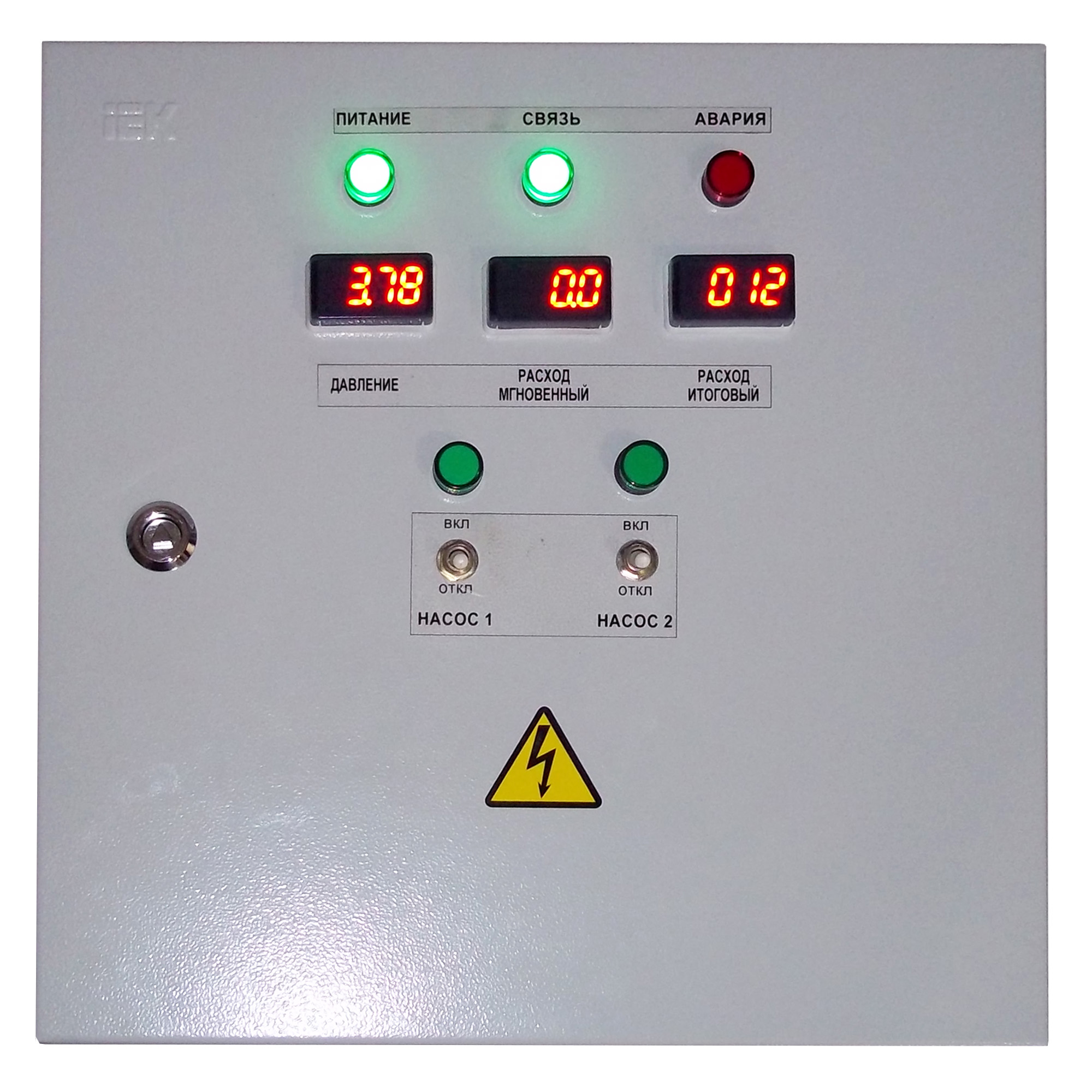

Обеспечивает управление двумя насосами по радиоканалу, контролирует локально подключенный датчик давления и отображает показания внешнего расходомера.
Поддерживает заданное давление в системе, транслируя команды на внешний преобразователь частоты по радиоканалу на основе показаний локального датчика.

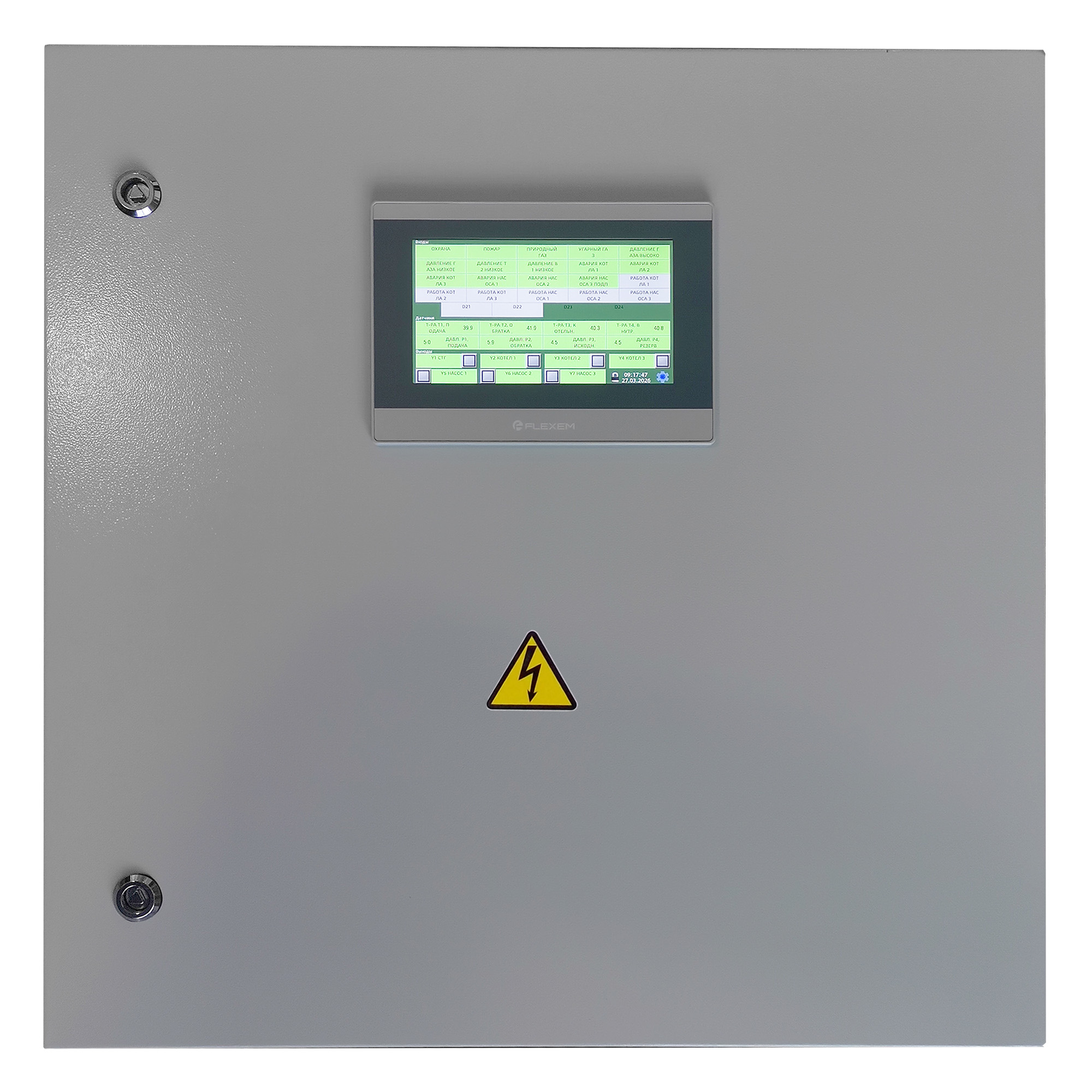

Обеспечивает контроль оборудования в котельной, индикацию параметров на встроенной сенсорной панели и дублирование сигналов по радиоканалу на внешний пульт диспетчерской сигнализации.
